Anwendungen nach VDE-AR-N 4110
- Netzübergabestationen
- Erzeugungsanlagen
- Photovoltaikanlagen
- Windkraftanlagen
- Biogasanlagen
Problemstellung
Verbraucher von kritischen Infrastrukturen wie zum Beispiel bei Netzübergabestationen (VDE-AR-N 4110) benötigen eine Hilfs-
energieversorgung, so dass alle Schutz-, Sekundär- und Hilfseinrichtungen für den Betrieb der Übergabestation inklusive der Zähl- und Messeinrichtungen mindestens 8 h bei Ausfall der Netzspannung weiter betrieben werden können. Innerhalb dieser Zeit müssen mindestens drei komplette Schaltfolgen der motorisierten Lastrennschalter möglich sein. Bisher ist die Bereitstellung der Hilfsenergie und Pufferung über lange Zeit auf der Basis von rein batteriegestützten USV-Anlagen erfolgt. In der Praxis ergab sich zunehmend das Problem, dass nach langer Entladezeit und aufgrund der Alterung der Batterie am Ende nicht mehr genügend Energie zu Verfügung stand, um sicher zu schalten oder die
Hilfsenergieversorgung aufrecht zu erhalten.
Wo liegen die Herausforderungen bei einer USV?
Akkumulator:
- Elektromechanischer Energiespeicher
- lange Standzeiten bei geringer Belastung altern den Akkumulator
- Selbstentladung bis zur Tiefentladung z. B. bei Lagerung
- Beim Auf- und Entladen wird Wärme freigesetzt
- Umgebungsbedingungen (Jahreszeiten, Montagebedingungen)
Problem:
- eine stark entladene oder gealterte Batterie kann den geforderten Strom nicht bereitstellen
- ein plötzlicher Spannungseinbruch kann trotz USV-Pufferung ein System unkontrolliert abstürzen lassen
Lösung

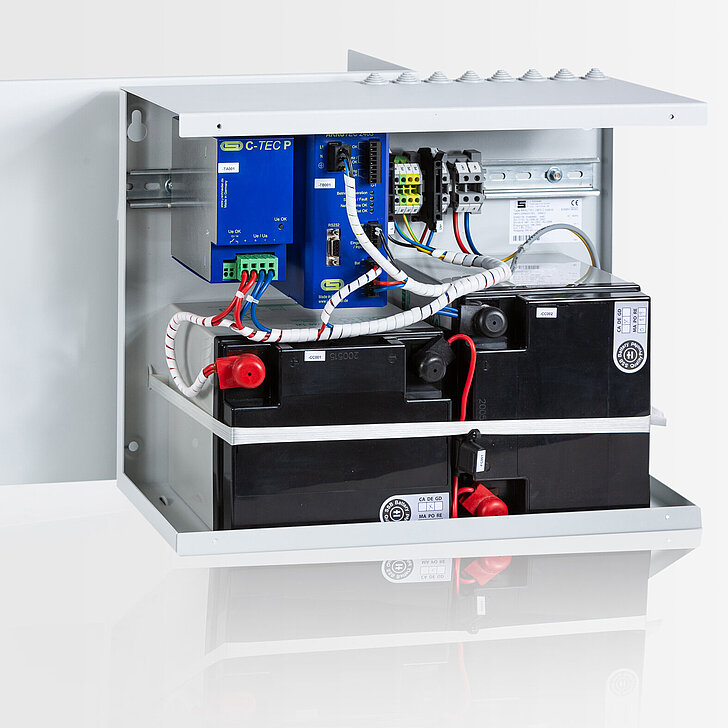

Die HYBRID USV von J. Schneider Elektrotechnik liefert die geforderte Hilfsenergie nach VDE-AR-N 4110 von mindestens 8 Stunden mit einem Akkumulator, gepaart mit einen Ultrakondensator für kurzzeitige hohe Ströme. Diese einmalige HYBRIDE-Kombination gewährleistet maximale Zuverlässig- und Verfügbarkeit sowie hohe Lastsprünge am Ende der Überbrückungszeit.

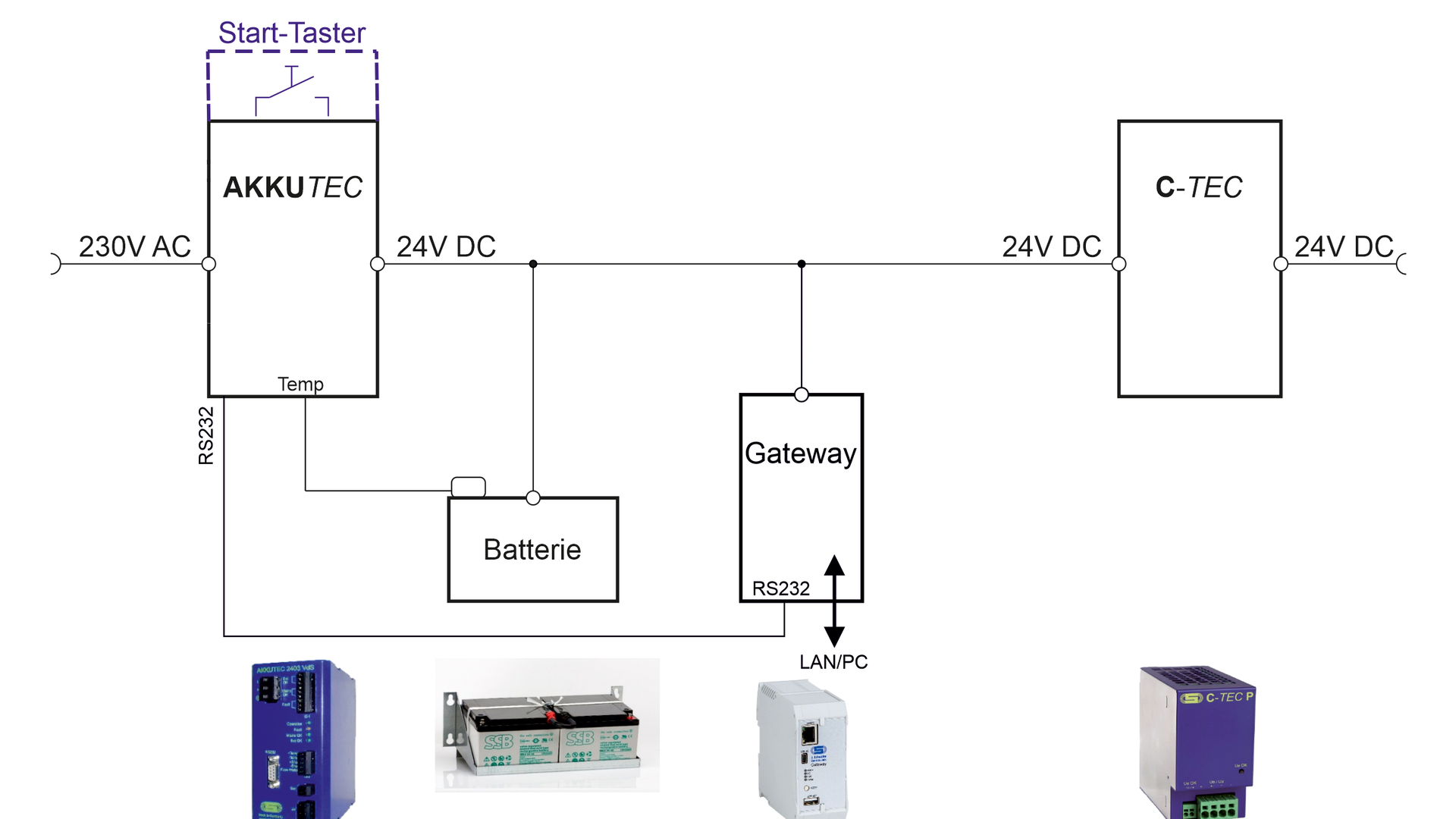

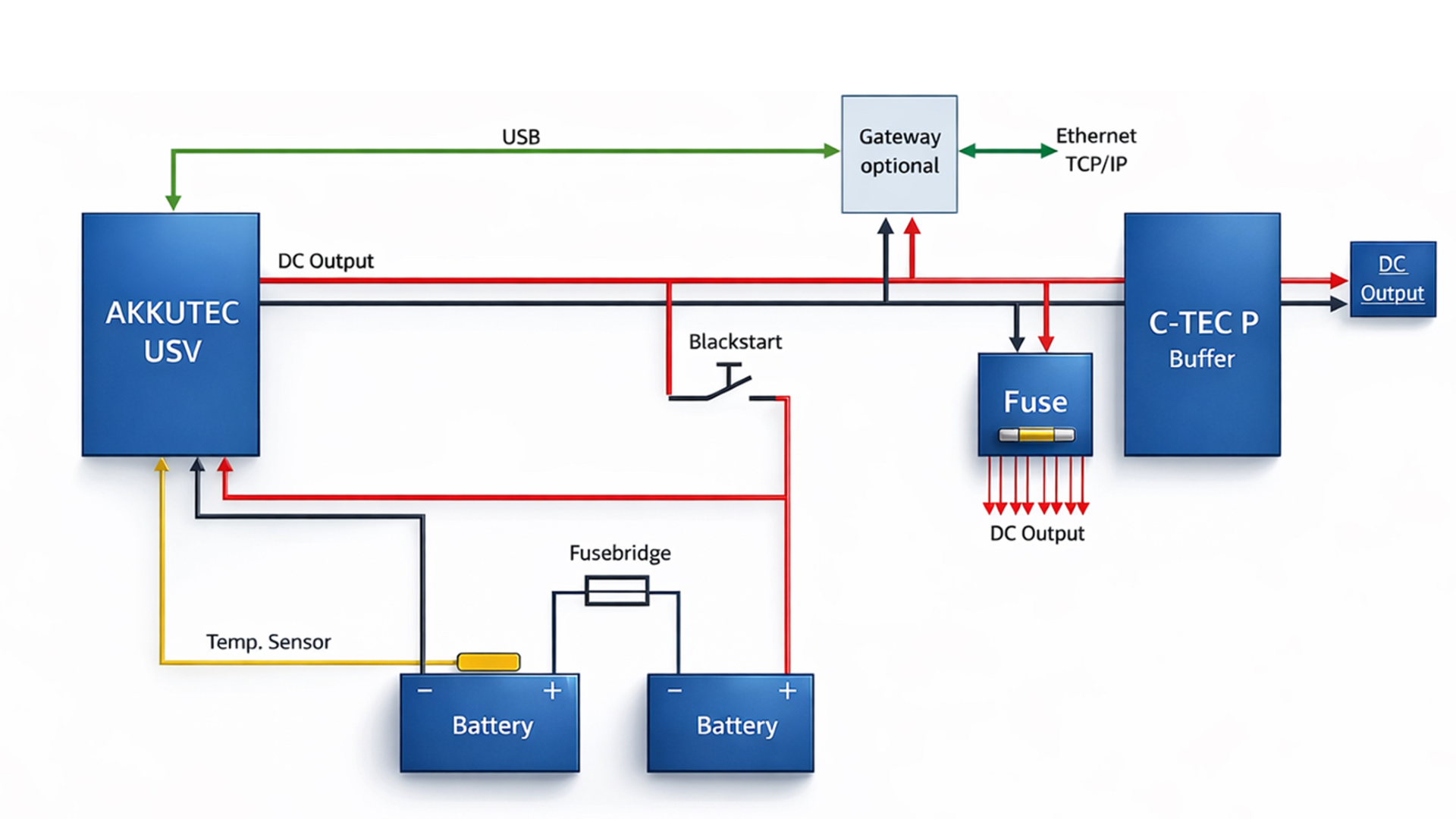

BEISPIEL AUFBAU UND BLOCKSCHALTBILD EINER HYBRID USV
- Batterieladegerät AKKUTEC 2403 mit Batterieüberwachung
(RI-Messung und Batteriekreistest) - DC USV mit Ultrakondensatoren
- Batterie
Zusätzliche Ausstatttungsoptionen
- 5/10-fach-Sicherungsplatine für die einfache Verteilung der Lasten
- Temperaturgeführte Batterieladung
- Autoabschaltung nach 8 h
- Fusebridge Batterie-Sicherung
- On-Taster für den autarken Batterie-Start
- Gateway zur Fernüberwachung per Ethernet oder Modbus TCP
Konfiguration

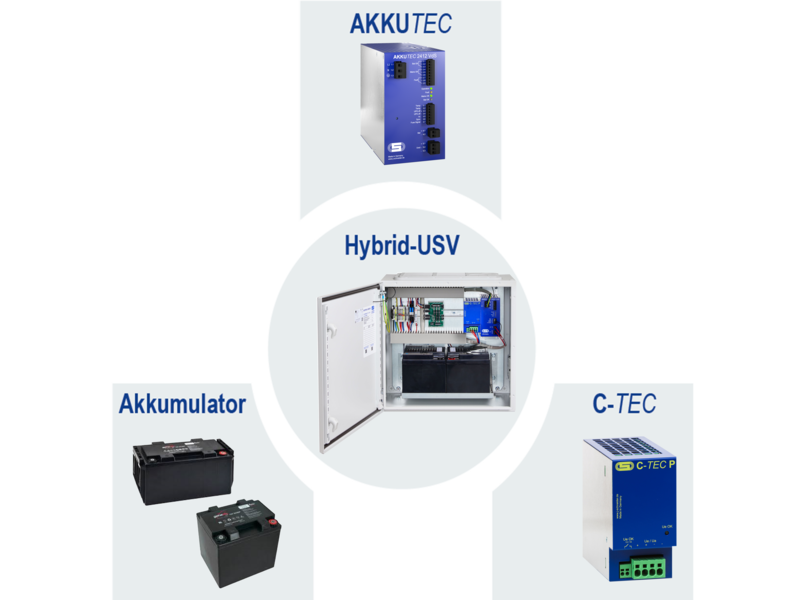

Durch die verschiedenen Kombinationsmöglichkeiten von AKKUTEC und C-TEC P Geräten mit Batterien in unterschiedlichen Leistungen lässt sich die Hybrid USV speziell für Ihre Anwendung konzipieren.
Mögliche Konfigurationen:
| AKKUTEC / C-TEC | Abschaltung | Sicherungsplatine | Schrankvariante | Blackstart | Artikelnummer |
AKKUTEC 2403 VdS C-TEC 2425 P | nach 8 h Lastabwurf 21,6 V DC | FB 2405-5 C | IP31 S | Blackstart | NKPG21 |
AKKUTEC 2403 VdS C-TEC 2425 P | nach 8 h Lastabwurf 21,6 V DC | FB 2405-5 P | IP54 S | Blackstart | NKPG21 |
AKKUTEC 2412 VdS C-TEC 2425 P | nach 8 h Lastabwurf 21,6 V DC | FB 2410-10 C | IP31M | Blackstart | NKPG21 |
AKKUTEC 2412 VdS C-TEC 2425 P | nach 8 h Lastabwurf 21,6 V DC | FB 2410-10 P | IP54 L | Blackstart | NKPG21 |
AKKUTEC 2415VdS C-TEC 2440 P | nach 8 h Lastabwurf 21,6 V DC | FB 2410-10 P | IP54 L | Blackstart | NKPG21 |
Standardmäßig integriert sind:
Temperatursensor für die Batterie
Fusebridge mit Sicherung für die Batterie
Vier Gehäusegrößen
Die Hybrid USV ist in vier Gehäusegrößen lieferbar:
| Schutzart | Gehäuse | Maße (H x B x T) |
| IP31 | Gehäuse S | 424 x 508 x 189 mm |
| IP31 | Gehäuse M | 608 x 464 x 213 mm |
| IP54 | Gehäuse S | 500 x 500 x 300 mm |
| IP54 | Gehäuse L | 1000 x 800 x 300 mm |
Kombinationen Batterie / AKKUTEC / Gehäuse
Welche Batterie passt zu welchem AKKUTEC?
Welches Gehäuse passt zu Batterie und AKKUTEC?
Hier finden Sie mögliche Kombinationen:
| Batterien EUROBAT 10 | Lieferung erfolgt separat | ||
| 2 x Art. 452011.31 | 24V Batterie 12Ah (2 x 12V 12Ah) | AKKUTEC 2403 | Gehäuse S |
| 2 x Art. 452011.23 | 24V Batterie 18Ah (2 x 12V 18Ah) | AKKUTEC 2403 | Gehäuse S |
| 2 x Art. 452011.41 | 24V Batterie 26Ah (2 x 12V 26Ah) | AKKUTEC 2403 | Gehäuse S |
| 2 x Art. 452011.45 | 24V Batterie 40Ah (2 x 12V 40Ah) | AKKUTEC 2412 | Gehäuse M |
| 2 x Art. 452011.46 | 24V Batterie 65Ah (2 x 12V 65Ah) | AKKUTEC 2412 | Gehäuse M |
| 4 x Art. 452011.31 | 24V Batterie 24Ah (2 x 12V 12Ah) | AKKUTEC 2412 | Gehäuse L |
| 4 x Art. 452011.23 | 24V Batterie 36Ah (2 x 12V 18Ah) | AKKUTEC 2412 | Gehäuse L |
| 4 x Art. 452011.41 | 24 V Batterie 52Ah (2 x 12V 26Ah) | AKKUTEC 2412 | Gehäuse L |
| 4 x Art. 452011.45 | 24 V Batterie 80Ah (2 x 12V 40Ah) | AKKUTEC 2412 | Gehäuse L |
| 4 x Art. 452011.46 | 24 V Batterie 130Ah (2 x 12V 65Ah) | AKKUTEC 2412 | Gehäuse L |
